Модульная система для одновременного контроля давления, температуры, импульсных счётчиков и дискретных сигналов. Базовый РКМУ‑4.0 содержит четыре универсальных канала и радиомодем; РКМУ‑4.1 расширяет систему ещё на четыре канала по RS‑485.
Каждый из четырёх каналов РКМУ‑4.0 может конфигурироваться под задачу объекта. При подключении РКМУ‑4.1 те же возможности доступны ещё для четырёх каналов.
Универсальные входы позволяют собрать смешанную конфигурацию из разных типов датчиков.

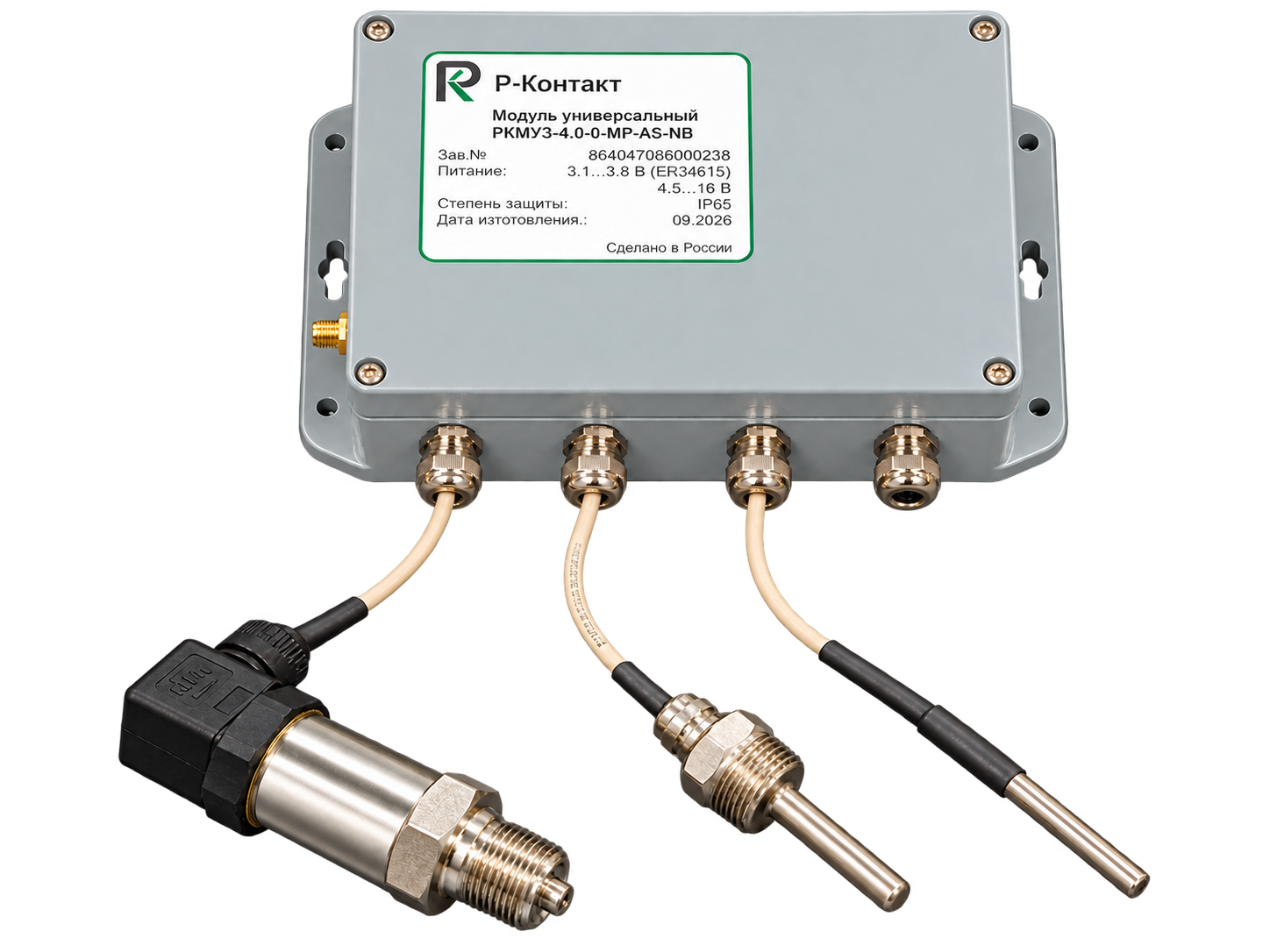

На примере одновременно подключены датчик 4–20 мА и два датчика температуры. Аналогично входы могут конфигурироваться под импульсные сигналы, сухой контакт и термопреобразователи сопротивления.

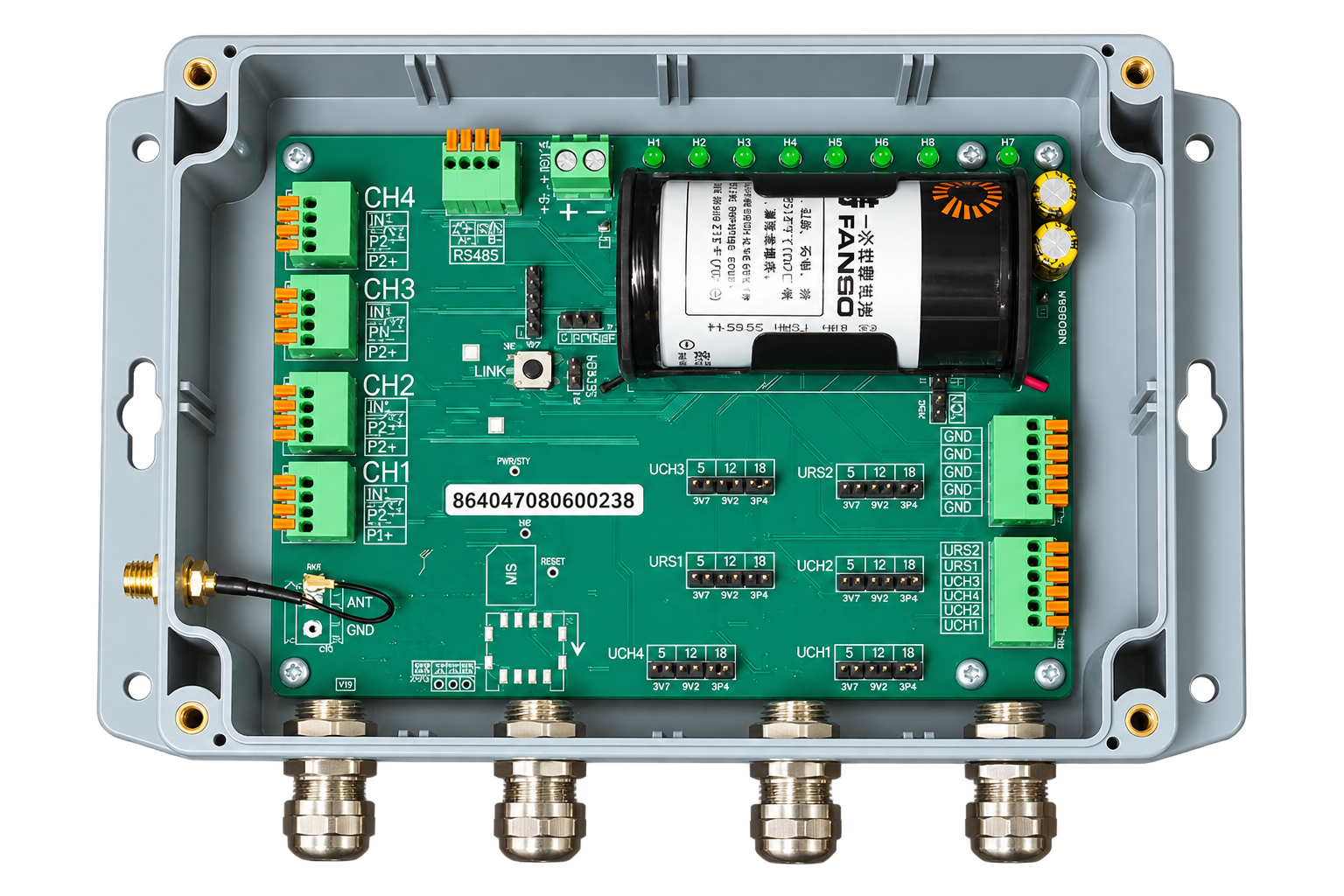

Внутренняя компоновка универсального модуля: четыре канала, интерфейс RS‑485, батарейное питание и узлы связи размещены на одной плате.
На плате видны четыре канала CH1–CH4, клеммы RS‑485, цепи питания и батарея автономного исполнения.
Два устройства образуют одну систему: радиосвязь обеспечивает базовый модуль, а модуль расширения увеличивает количество измерительных каналов.

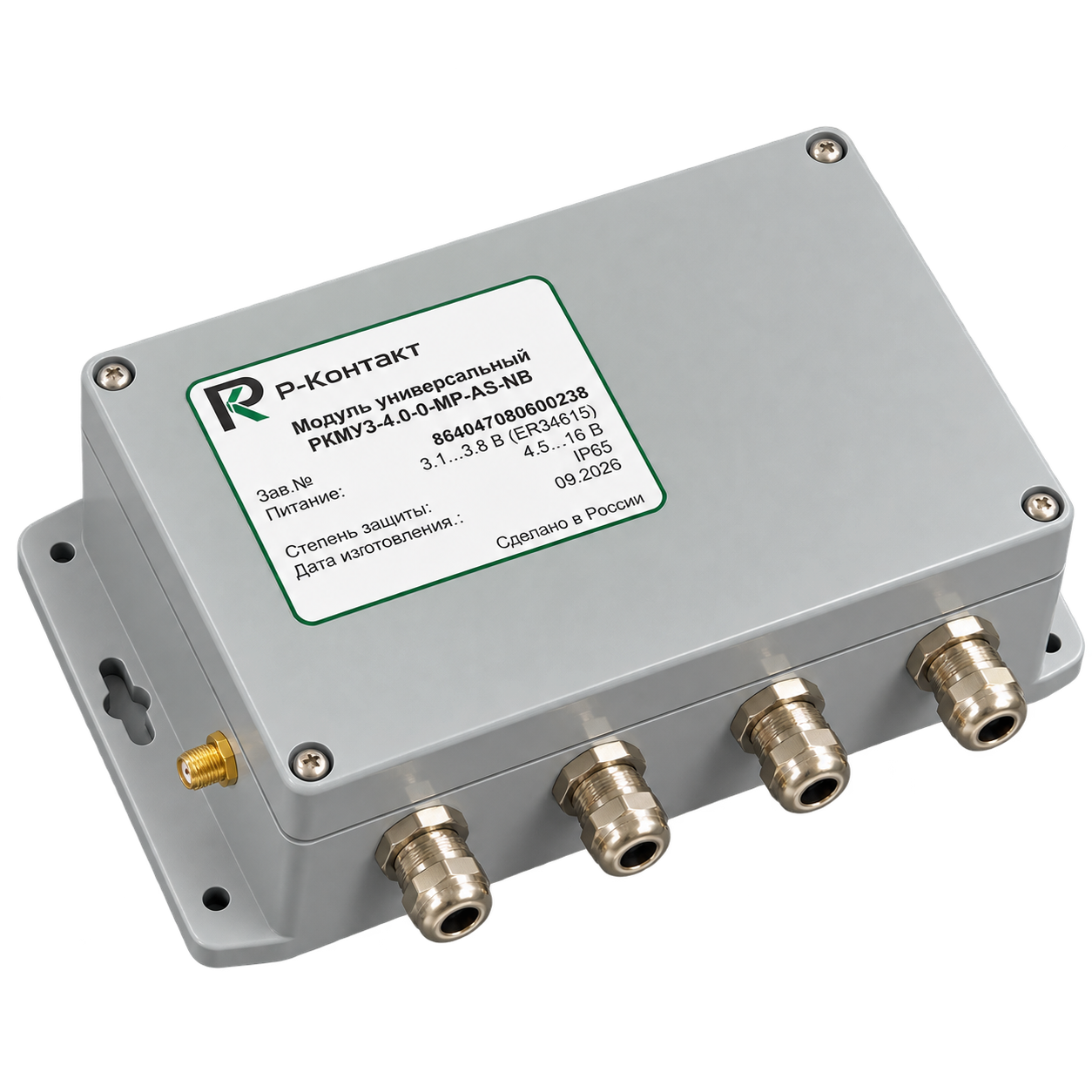

Четырёхканальный универсальный модуль с собственным радиомодемом.
Дополнительный четырёхканальный модуль без отдельного радиоканала, работающий совместно с РКМУ‑4.0.
Параметры приведены по актуальному файлу технических характеристик РКМУ‑4.0/4.1.
| Количество каналов РКМУ‑4.0 | 4 универсальных |
|---|---|
| Количество каналов системы с РКМУ‑4.1 | до 8 |
| Типы входов | 4–20 мА / цифровая температура / Pt100, Pt500, Pt1000 / импульсный / сухой контакт |
| Питание датчика 4–20 мА | 12 В или 18 В, формируется модулем |
| Период опроса датчиков | 1–600 с, устанавливается с сервера |
| Период подачи питания перед опросом | 1–60000 мс, устанавливается с сервера |
| Связь базового РКМУ‑4.0 | NB‑IoT / GSM / LoRaWAN |
| Период передачи | от 1 минуты до 1 месяца; периодический режим 1–360 минут или работа по часовой матрице |
| Внеплановая передача | при переходе за пределы нижнего или верхнего порогового значения |
| Архив | передача с каждым сообщением (хвостовой архив конечной длительности) или по запросу с сервера |
| Связь между модулями | RS‑485 |
| SIM‑исполнение | разъём для съёмной SIM‑карты или SIM‑чип MFF2 |
| Антенна | внутренняя / SMA‑разъём / внешняя защищённая; внутренняя или внешняя — в зависимости от исполнения |
| Степень защиты | IP65 или IP67 — по заказу |
| Питание | ER34615 (тип D) / внешнее 4–16 В DC / комбинированное |
| Ток в режиме сна | не более 60 мкА |
| Резервирование питания | при наличии внешнего питания батарея работает как резервный источник |
| Депассивация батареи | автоматически раз в сутки только при работе от внешнего питания |
| Диапазон рабочих температур | −30…+85 °C |
| Габаритные размеры, не более | 175×125×55 мм |
| Масса, не более | 0,45 кг |
| Крепление | на винты M4 |
| Средний срок службы, не менее | 10 лет |

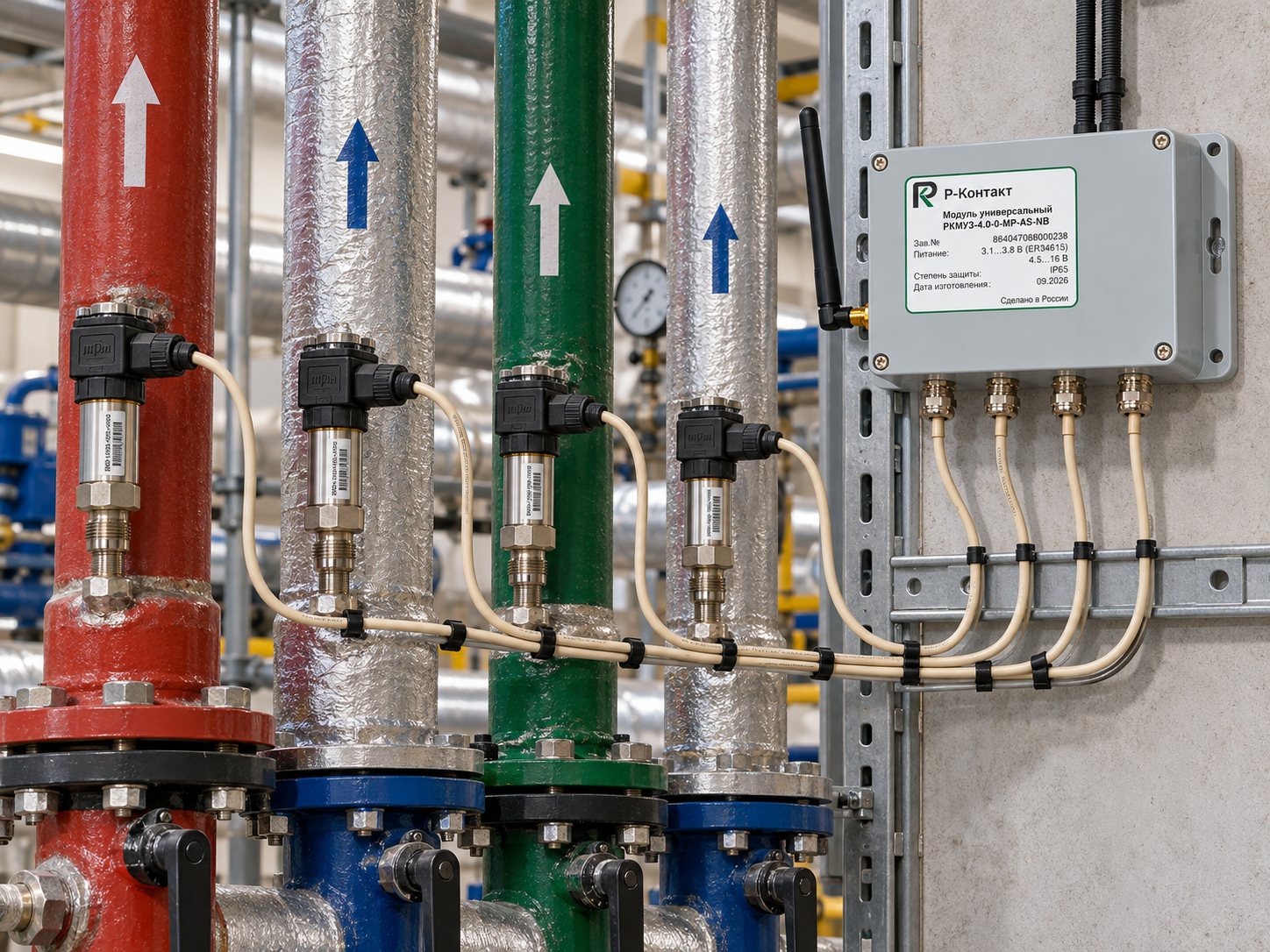

Пример применения РКМУ‑4.0 для одновременного контроля параметров нескольких трубопроводов.
Определим типы входов, количество каналов, питание, радиоинтерфейс и необходимость модуля расширения.
