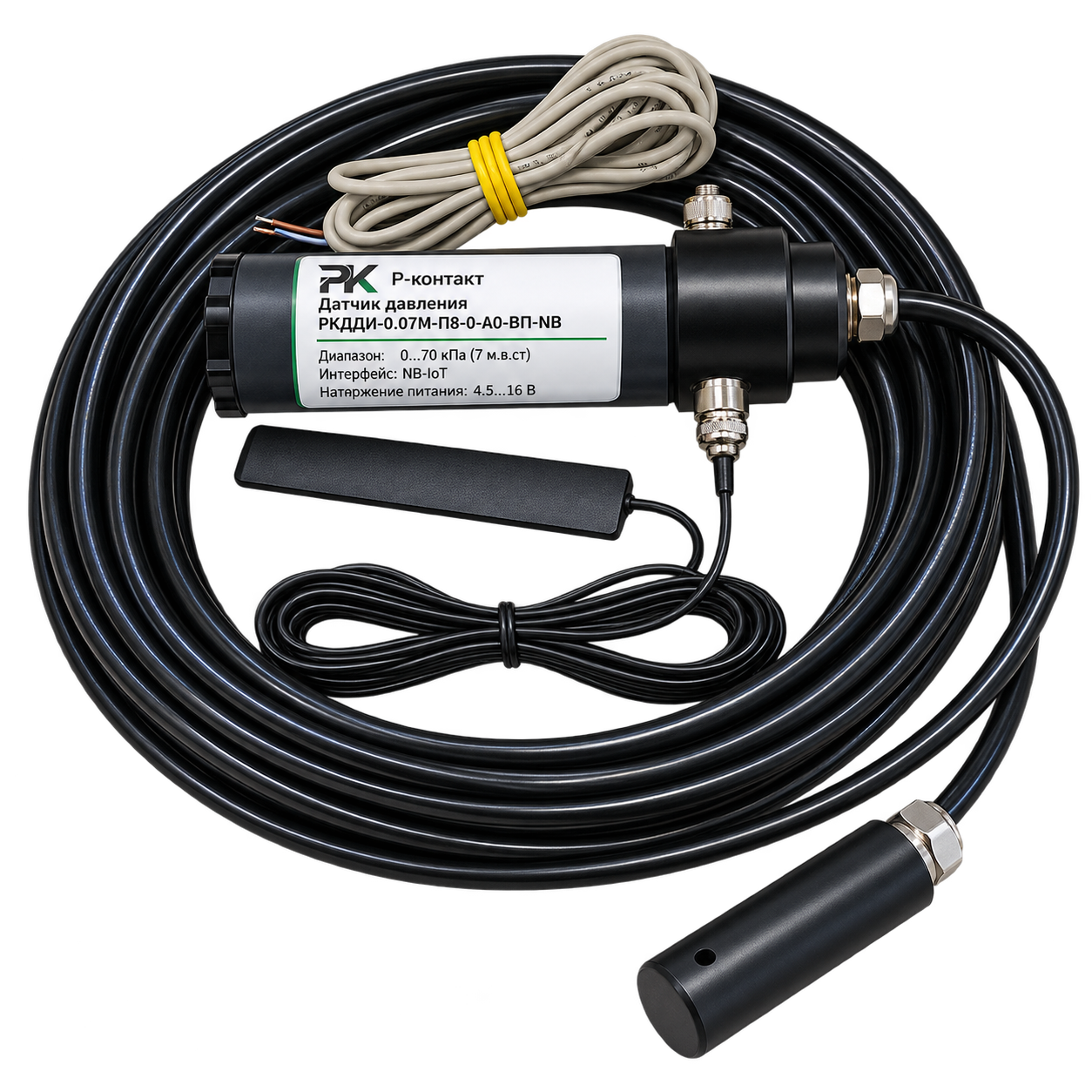

Датчик выполнен в разнесённой конструкции. Погружной сенсор опускается непосредственно в воду, а блок обработки и передачи размещается в удобной для монтажа зоне. Такое исполнение предназначено для постоянного дистанционного контроля уровня жидкости на объектах водоснабжения и природных водоёмах.
По общей компоновке датчик близок к разнесённому датчику давления, но вместо штуцерного измерительного блока используется погружной сенсор, который размещается непосредственно в жидкости.
Разнесённая конструкция позволяет разместить погружной сенсор на требуемой глубине, а основной модуль датчика — в удобном месте над водой или рядом с объектом. Длина кабеля между ними определяется при заказе.
Параметры приведены по актуальному паспорту соответствующего исполнения.
| Модификация | Пy — разнесённый корпус датчика и погружной сенсор |
|---|---|
| Назначение | Измерение давления водяного столба и дистанционный контроль уровня воды |
| Сенсор | металлический тензорезистивный, AISI 316L |
| ВПИ | 0,01; 0,02; 0,035; 0,07; 0,1; 0,16; 0,25; 0,4; 0,6 МПа |
| Основная приведённая погрешность | ±1,50 / ±1,00 / ±0,50 / ±0,25 % ВПИ |
| Дополнительная температурная погрешность | ±0,01 % ВПИ на 10 °C — по паспорту исполнения Пy |
| Допустимая перегрузка | до 200 % ВПИ, не более 15 мин |
| Питание | 3,1–3,8 В от батареи; внешнее 4–16 В DC |
| Ток в режиме сна | не более 25 мкА |
| Длина гидрометрического кабеля | 1–60 м |
| Рабочая температура | −20…+85 °C |
| Степень защиты корпуса датчика | IP66 |
| Степень защиты погружного сенсора и кабеля | IP68 |
| Габариты корпуса датчика | не более 215×50×85 мм |
| Габариты погружного сенсора | 96×Ø27 мм |
| Средняя наработка до отказа | 60 000 ч |
| Средний срок службы | не менее 10 лет |
Погружной сенсор размещается непосредственно в воде, а основной модуль датчика устанавливается выше уровня воды — в удобной и доступной для обслуживания зоне.

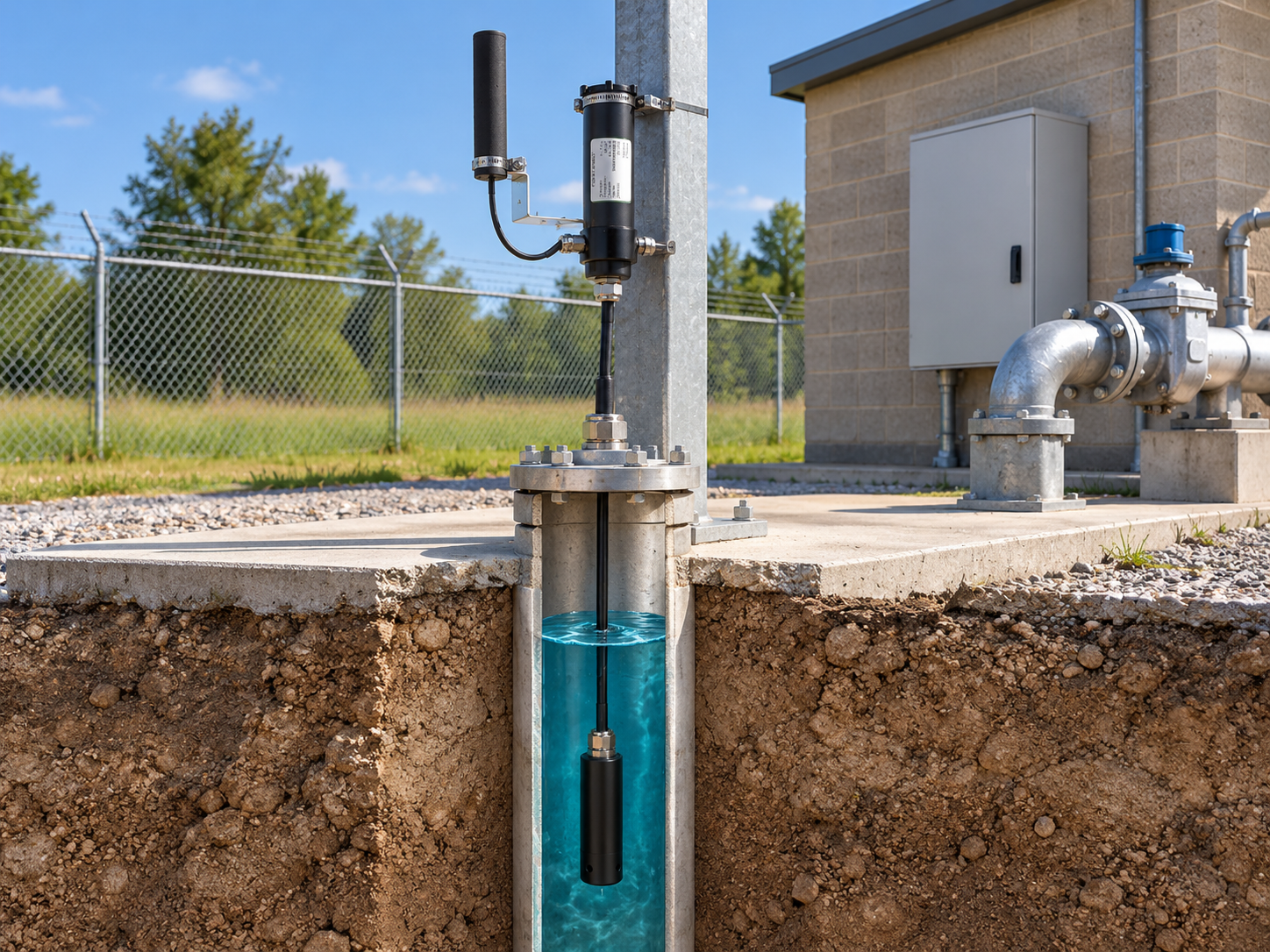

Контроль статического и изменяющегося уровня воды в эксплуатационных и наблюдательных скважинах.

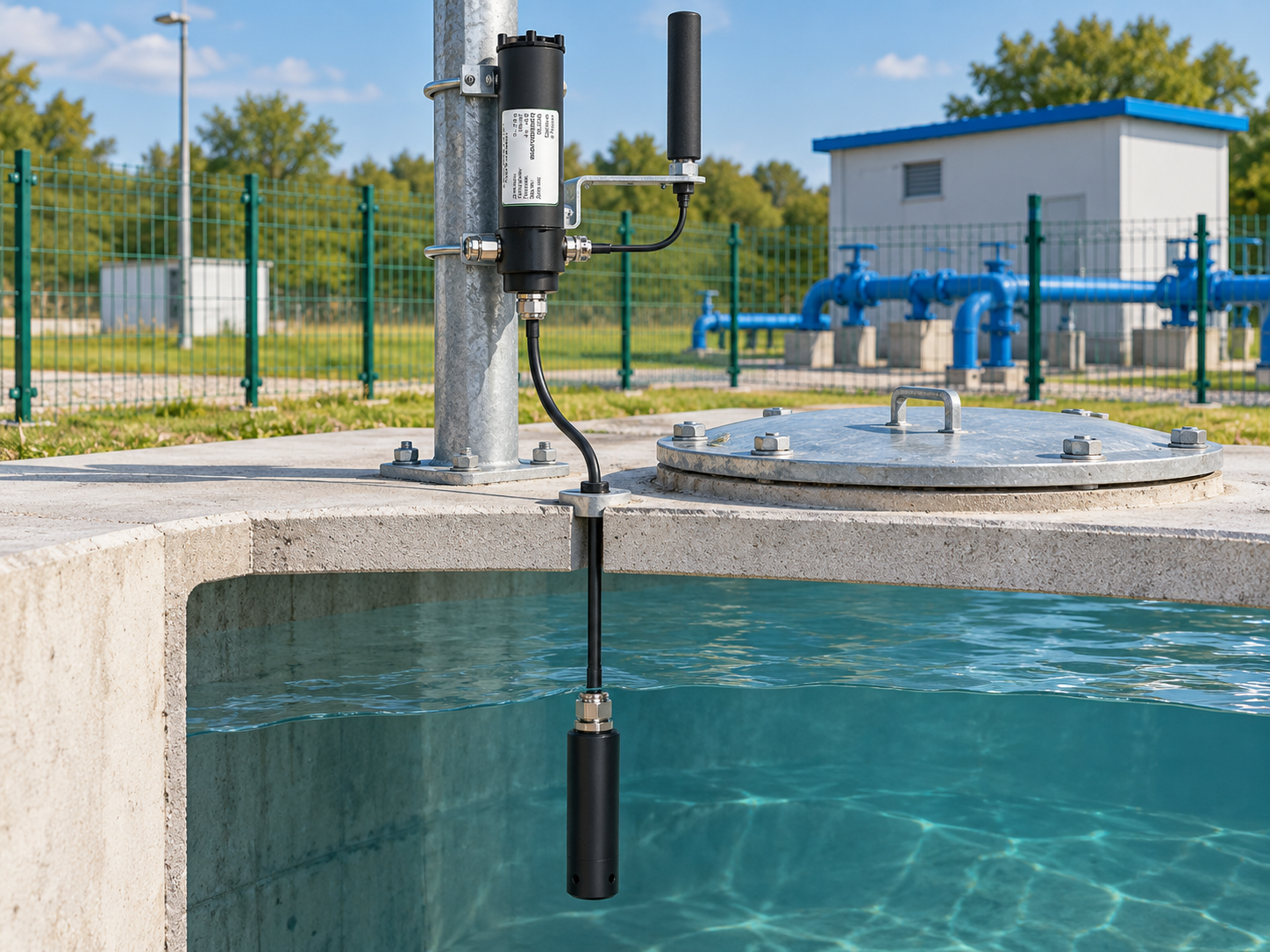

Дистанционный контроль заполнения резервуаров и изменения уровня воды в процессе эксплуатации.
Мониторинг уровня воды в природных и искусственных водоёмах.
Для исполнения Пу тип сенсора фиксирован — металлический. В коде указывается верхний предел измерений и длина гидрометрического кабеля до погружного сенсора.
П8 означает исполнение с погружным сенсором и гидрометрическим кабелем длиной 8 м.Паспорт исполнения и общие подтверждающие документы на датчики давления РКДДИ.
Уточним глубину, диапазон уровня, длину кабеля, условия размещения и требования к удалённой передаче данных.
