ДАТЧИК ДАВЛЕНИЯ · РАЗНЕСЁННЫЙ

РКДДИ · разнесённое исполнение

Разнесённый датчик давления для затапливаемых колодцев и помещений

Name: Разнесённый датчик давления SmartPressure
Brand: SmartPressure

Датчик разделён на два функциональных блока, соединённых гидростатическим кабелем. Штуцерный измерительный блок устанавливается непосредственно в точке контроля и допускает затопление, а блок обработки и передачи размещается выше — в относительно сухой зоне.

Подобрать исполнение Характеристики

Для затапливаемых колодцевШтуцерный блок IP68Блок передачи IP65Длина кабеля под заказ

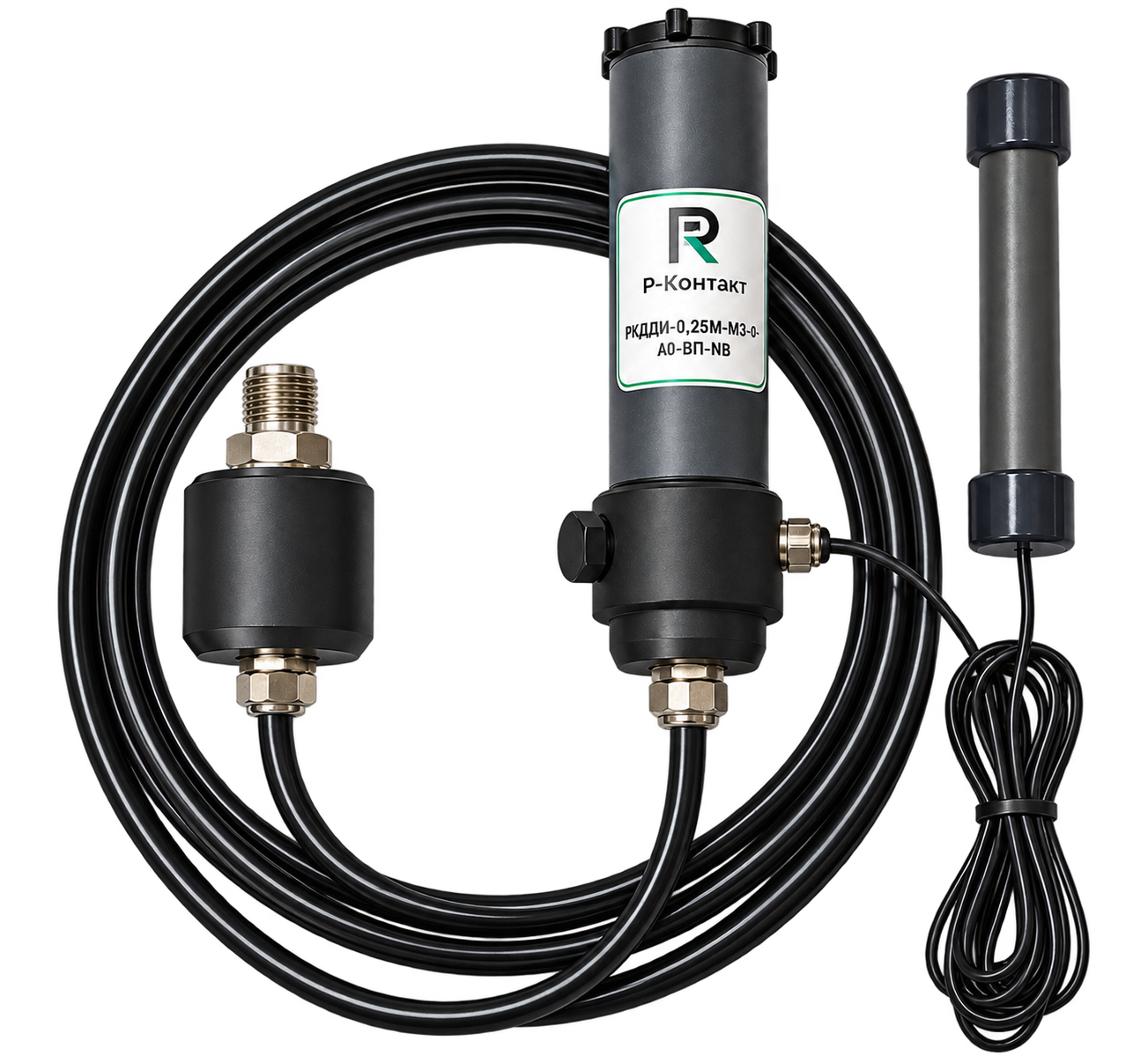

Разнесённый датчик давления Р-Контакт: штуцерный блок, гидростатический кабель, блок обработки и передачи и внешняя антенна

КОНСТРУКЦИЯ

2 блокаШтуцерный измерительный блок + блок обработки и передачи.

ШТУЦЕРНЫЙ БЛОК

IP68Предназначен для работы в зоне возможного затопления.

БЛОК ПЕРЕДАЧИ

IP65Размещается выше, в относительно сухой зоне объекта.

СОЕДИНЕНИЕ

Гидрометрический кабельДлина кабеля оговаривается при заказе.

ОБЪЕКТЫ

Затапливаемые зоныКолодцы, камеры и помещения, где возможен подъём воды.

КОНСТРУКЦИЯ

Почему датчик выполнен разнесённым

Основное отличие от моноблочного исполнения — физическое разделение измерительной части и электроники.

Штуцерный блок · IP68

Устанавливается непосредственно на трубопровод или в точке измерения давления.
Может находиться в затапливаемой зоне.
Передаёт измерительный сигнал по гидростатическому кабелю.
Защита IP68 позволяет применять блок там, где возможен контакт с водой и затопление.

Блок обработки и передачи · IP65

Принимает данные от штуцерного блока и выполняет обработку измерений.
Хранит и передаёт текущие и архивные значения.
Размещается выше уровня возможного затопления.
Радиоинтерфейс выбирается при заказе: NB‑IoT, GSM/GPRS или LoRaWAN.
SIM-чип MFF2 — выше надёжность, устойчивость к вибрациям и меньше риск проблем с контактами.

↕≈

ГИБКАЯ УСТАНОВКА

Расстояние между блоками подбирается под объект

Длина гидростатического кабеля между штуцерным блоком и блоком обработки и передачи оговаривается при заказе, что позволяет вынести электронику из зоны затопления.

IP68→гидрометрический кабель→IP65

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ключевые параметры по паспорту

Параметры приведены по актуальному паспорту соответствующего исполнения.

Модификации	My — M20×1,5; Gy — G1/2
Конструкция	корпус датчика и штуцер соединены гидрометрическим кабелем
Длина гидрометрического кабеля	1–60 м
Измеряемая среда	Жидкости и газы; избыточное давление
ВПИ, металлический сенсор AISI 316L	0,01…40,0 МПа согласно ряду исполнений
ВПИ, керамический сенсор Al2O3	0,2…40,0 МПа согласно ряду исполнений
Основная приведённая погрешность	±1,50 / ±1,00 / ±0,50 / ±0,25 % ВПИ
Допустимая перегрузка	до 200 % ВПИ, не более 15 мин
Питание	3,1–3,8 В от батареи; внешнее 4–16 В DC
Ток в режиме сна	не более 25 мкА
Рабочая температура	−20…+85 °C
Степень защиты корпуса датчика	IP66
Степень защиты корпуса штуцера и гидрометрического кабеля	IP68
Гидрометрический кабель	ECC01 PUR; медь 5×0,2 мм²; PUR-оболочка; −40…+85 °C
Габариты корпуса датчика	не более 215×50×85 мм
Габариты корпуса штуцера	не более 106×Ø52 мм
Средняя наработка до отказа	60 000 ч
Средний срок службы	не менее 10 лет

ПРИМЕНЕНИЕ

Для объектов с риском затопления

Разнесённая конструкция позволяет оставить измерительную часть в рабочей точке, а электронику и радиопередатчик вынести выше уровня возможной воды.

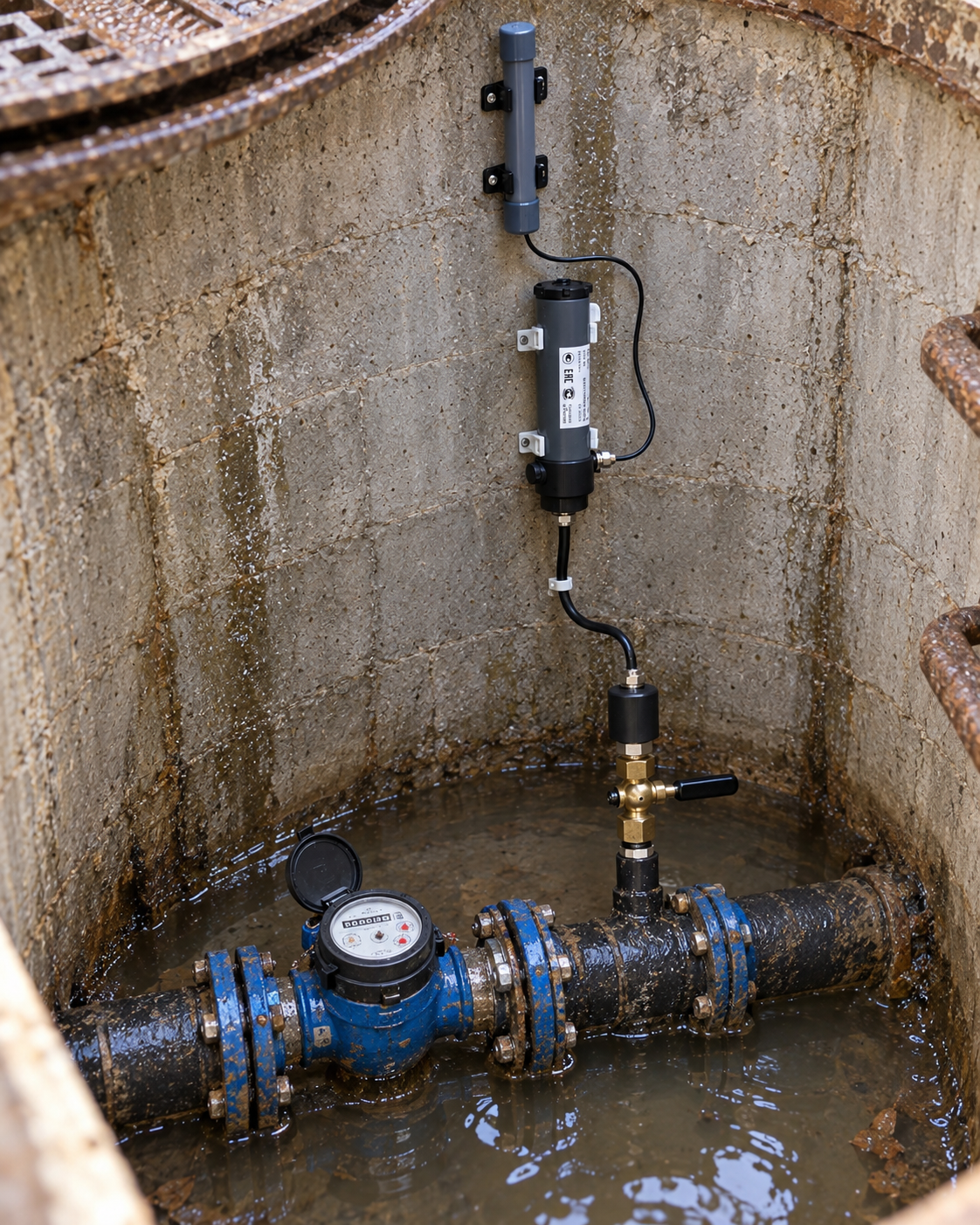

Пример установки разнесённого датчика давления Р-Контакт в затапливаемом колодце

Пример установки в затапливаемом колодце: штуцерный блок IP68 установлен непосредственно в точке измерения у трубопровода, а блок обработки и передачи IP66 размещён выше возможного уровня воды. Блоки соединены гидростатическим кабелем.

Водопроводные колодцы

Штуцерный блок остаётся в точке измерения даже при затоплении колодца.

Затапливаемые помещения

Передающий блок можно разместить выше ожидаемого уровня воды, сохранив измерение в нижней зоне.

Монтаж под геометрию объекта

Длина соединительного гидростатического кабеля выбирается при заказе.

Водопроводные колодцыТепловые камерыПодвальные помещенияТехнологические приямкиУдалённые точки контроля

ПЕРЕДАЧА ДАННЫХ

От точки измерения до сервера

01Штуцерный блокизмерение давления в зоне возможного затопления

02Гидрометрический кабельсоединение двух частей датчика

03Блок обработкиобработка, архив и радиопередача

04Сервер / APIистория значений и события

КАРТА ЗАКАЗА

Как формируется обозначение разнесённого РКДДИ

У разнесённого исполнения в коде отдельно задаются диапазон, сенсор и вариант штуцерного блока. Длина гидрометрического кабеля указывается в конструктиве.

Пример обозначенияРКДДИ‑0.25М‑M10‑1‑A0‑ВП‑NB (0.5)

РКДДИ–

0.25ВПИ, МПа

–

Мсенсор

–

M10штуцер + кабель

–

1доп. входы

–

A0антенна

–

ВПпитание

–

NBсвязь

–

(0.5)погрешность

ИзмерениеКонструктивОпцииПитаниеСвязьТочность

Что выбирается при заказе

Верхний предел измерений, МПа

Металлический сенсор: 0,01; 0,02; 0,035; 0,07; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0.

Керамический сенсор: 0,2; 0,5; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0; 40,0.

Тип сенсора

М — металлический AISI 316L; К — керамический Al₂O₃.

Разнесённый конструктив и длина кабеля

My — штуцер M20×1,5; Gy — штуцер G 1/2, где y — длина гидрометрического кабеля в метрах. Допустимый диапазон: 1–60 м.

Дополнительные входы

0 — нет; 1 — датчик температуры; 2 — импульсный вход; 3 — импульсный вход + температура; 4 — два импульсных входа.

Антенна

0 — внутренняя; A0 — внешняя стандартная; Ax — внешняя с кабелем x=3…15 м; ASx — внешняя x=3…15 м с SMA(F).

Питание

0 — заменяемая литиевая батарея; ВП — внешнее питание 4–16 В DC.

Беспроводной интерфейс

NB — NB‑IoT; G — GPRS; LRW — LoRaWAN; также предусмотрены LTE, Bluetooth, Wi‑Fi и радиоканал.

Основная погрешность

(1.5) / (1.0) / (0.5) / (0.25) — % от ВПИ.

Пример: M10 означает разнесённый датчик со штуцером M20×1,5 и гидрометрическим кабелем длиной 10 м.

Подобрать исполнение Паспорт My/Gy · PDF

ДОКУМЕНТАЦИЯ

Документы по модели

Паспорт исполнения и общие подтверждающие документы на датчики давления РКДДИ.

Паспорт исполненияАктуальный паспорт конкретной конструкции РКДДИ.Открыть PDF ↗ Сертификат утверждения типа СИ № 93194-24Утверждение типа до 13.09.2029; межповерочный интервал 3 года.Открыть PDF ↗ Сертификат IP РКДДИПодтверждение степени защиты оболочки.Открыть PDF ↗ Сертификат ГОСТ‑Р РКДДИСертификат соответствия на датчики давления РКДДИ.Открыть PDF ↗ Декларация ЕАЭС РКДДИЕАЭС N RU Д‑RU.РА03.В.58246/24; действует до 11.04.2029.Открыть PDF ↗ Экспертное заключение СанПиНСанитарно‑гигиеническое заключение по датчикам РКДДИ.Открыть PDF ↗

Вся документация SmartPressure

ВОПРОСЫ И ОТВЕТЫ

Частые вопросы

Чем разнесённый датчик отличается от моноблочного?

Измерительный штуцерный блок и основной блок обработки разделены кабелем. Измерительная часть может находиться в зоне возможного затопления, а электроника размещается выше уровня воды.

Для каких объектов нужен разнесённый датчик?

Он предназначен прежде всего для водопроводных колодцев, камер и помещений, где точка измерения может затапливаться.

Как выбирается длина соединительного кабеля?

Длина кабеля между штуцерным блоком и основным модулем определяется при заказе под конкретный объект.

Как передаются данные?

В зависимости от исполнения используются NB‑IoT, GSM/GPRS или LoRaWAN с передачей текущих и архивных показаний на сервер.

Можно ли получать аварийные сообщения?

Да. Пороговые значения задаются удалённо, а при выходе параметра за установленные пределы возможна внеплановая передача события.

ПОДБОР ИСПОЛНЕНИЯ

Нужно подобрать разнесённый датчик под колодец?

Уточним диапазон давления, длину гидростатического кабеля, питание, радиоканал и условия размещения двух блоков.

Отправить запрос
