МОДУЛЬ ВВОДА · РКМВ‑4.0
4 канала · 1 × 4–20 мА + 3 универсальных

Модуль ввода 4–20 мА и универсальных сигналов РКМВ‑4.0

РКМВ‑4.0 предназначен для сбора данных с четырёх каналов: первый вход работает с датчиками 4–20 мА, а второй, третий и четвёртый — как универсальные импульсно‑цифровые входы.

Канал 1 · 4–20 мАКаналы 2–4 · универсальныеНастройка с сервера или локально

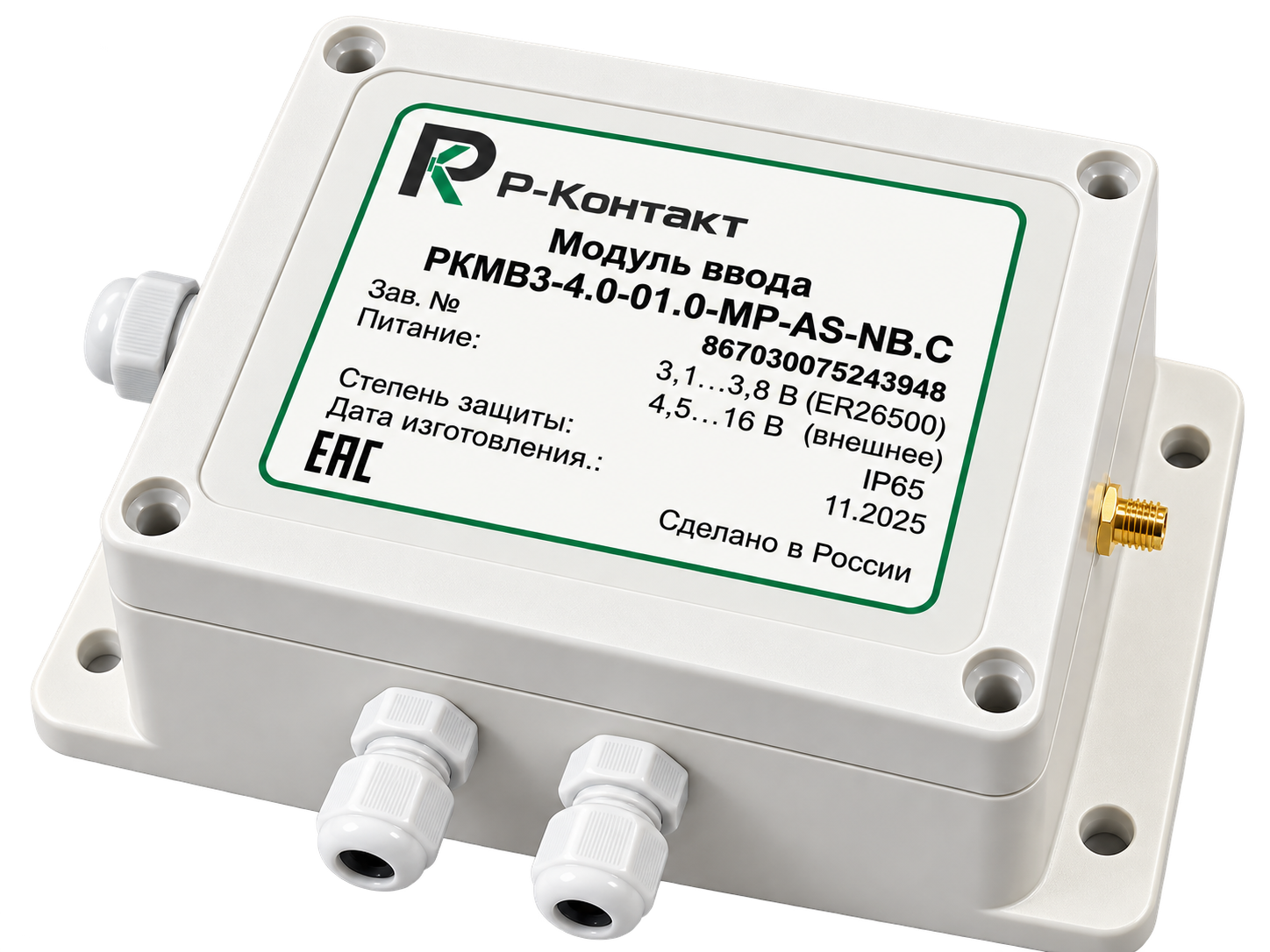

Модуль ввода РКМВ-4.0 Р-Контакт
КАНАЛЫ
1 + 31 канал 4–20 мА и 3 универсальных импульсно‑цифровых входа.
СВЯЗЬ
NB‑IoT / GSMNB‑IoT или GSM/GPRS — в зависимости от исполнения.
ПИТАНИЕ
3 режимаER26500, внешнее 4–16 В DC или комбинированное питание.
ЗАЩИТА
IP65 / IP67Исполнение корпуса оговаривается при заказе.
АНТЕННА
3 вариантаВнутренняя, SMA-разъём или внешняя защищённая антенна.
КАНАЛЫ

Как распределены четыре входа

Первый канал оптимизирован под измерительные преобразователи 4–20 мА. Каналы 2–4 одинаковы по функционалу и настраиваются под задачу объекта.

Канал 1 · 4–20 мА

  • Подключение датчиков давления и других преобразователей с выходом 4–20 мА.
  • Питание датчика формирует сам РКМВ: 12 В формируется модулем.
  • Верхний и нижний пороги задаются индивидуально; при выходе за пределы модуль может внепланово выйти на связь.

Каналы 2–4 · универсальные

  • Подсчёт импульсов нарастающим итогом от счётчиков.
  • Цифровые датчики температуры.
  • Сухой контакт, открытый коллектор, контактные датчики подтопления, открытия люка или двери.
  • Пассивные (сухой контакт / открытый коллектор) и активные импульсные сигналы; минимальная длительность импульса 1 мс.
☁)))
УДАЛЁННАЯ НАСТРОЙКА

Настройка каналов и обновление прошивки

Настройка входов РКМВ‑4.0 выполняется удалённо с сервера или локально. Прошивка обновляется по воздуху с сервера или локально.

Сервер→радиоканал→РКМВ
ПОДКЛЮЧЕНИЕ

Пример подключения датчиков

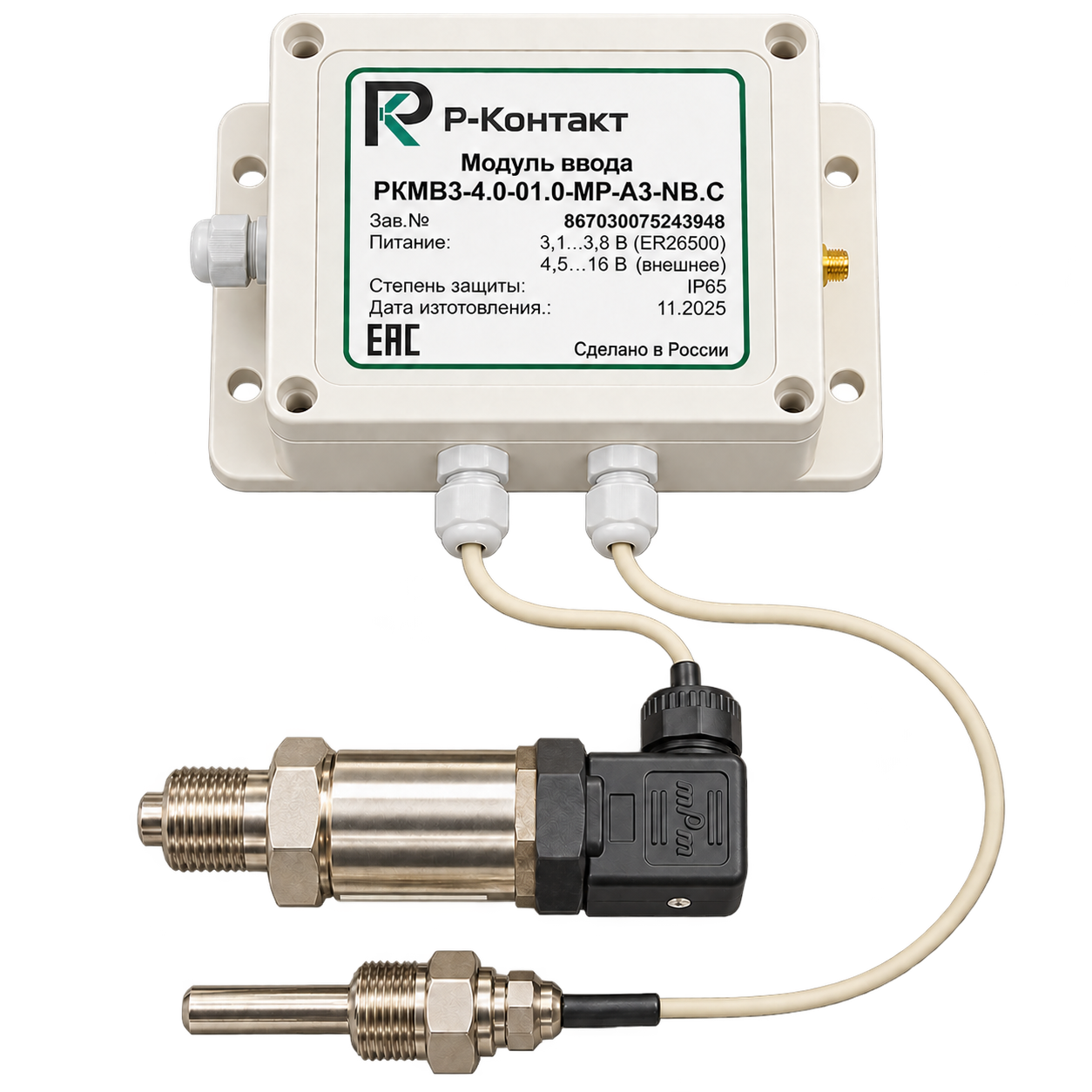

Наглядный вариант конфигурации: датчик давления 4–20 мА и датчик температуры подключены к модулю РКМВ‑4.0.

РКМВ-4.0 с подключёнными датчиком давления и датчиком температуры

Смешанная конфигурация каналов

Первый канал используется для датчика давления 4–20 мА, один из универсальных каналов — для цифрового датчика температуры. Оставшиеся универсальные входы могут использоваться для импульсного учёта, цифровой температуры или охранного сигнала.

ЧТО ВНУТРИ

Внутреннее устройство

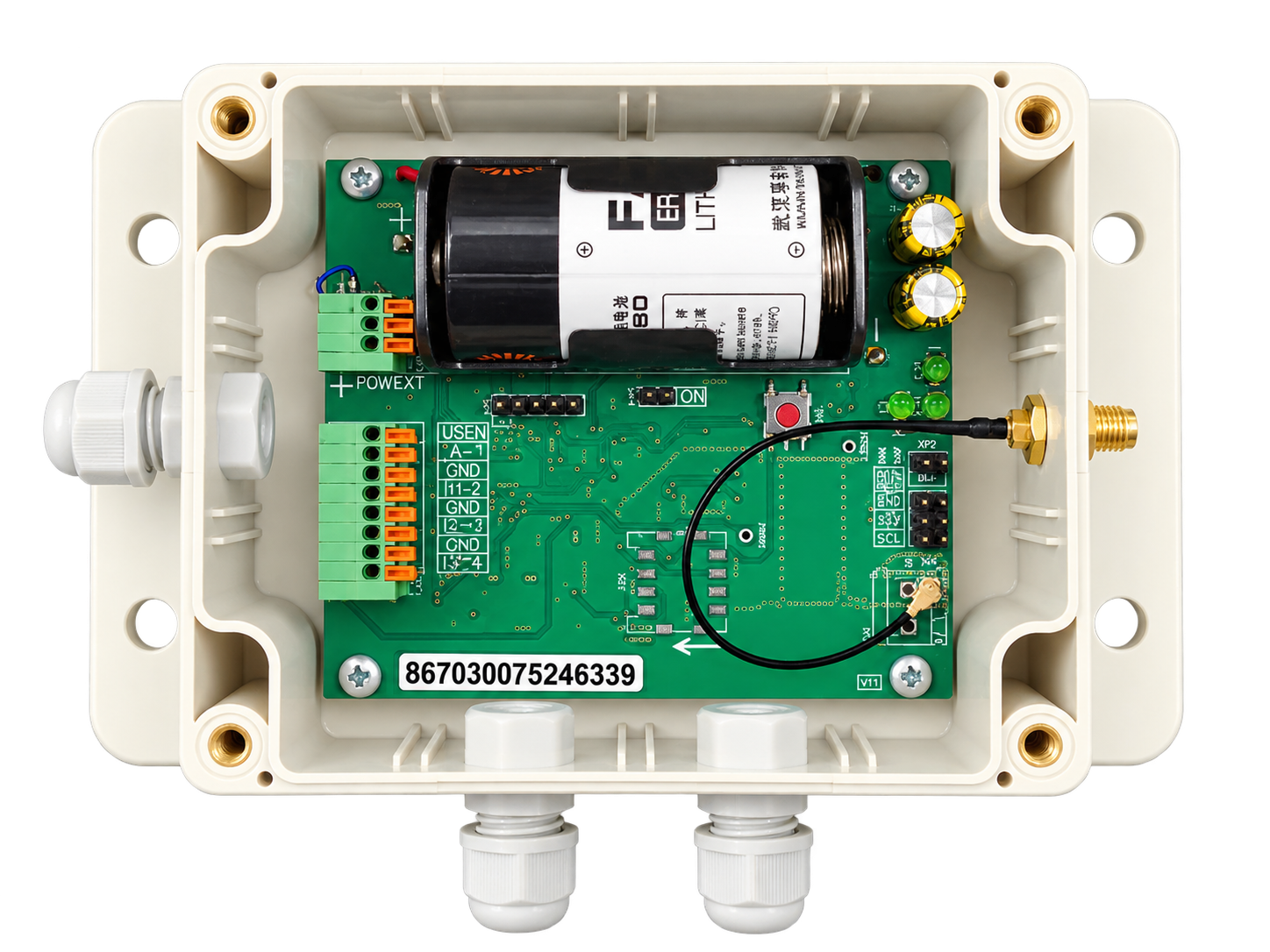

Открытый корпус показывает батарею ER26500, плату, клеммники, антенный тракт и кабельные вводы.

РКМВ с открытой крышкой — внутреннее устройство
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ключевые параметры РКМВ‑4.0

Характеристики приведены по актуальному файлу технических параметров РКМВ.

Количество каналов4
Канал 14–20 мА
Каналы 2–4универсальные импульсно‑цифровые: импульсный нарастающий итог, цифровая температура, охранный
Питание датчика 4–20 мА12 В, формируется модулем
Импульсные сигналыпассивные (сухой контакт / открытый коллектор) или активные; минимальная длительность импульса 1 мс
Настройка входовудалённо с сервера или локально
Обновление прошивкипо воздуху с сервера или локально
СвязьNB‑IoT / GSM‑GPRS
Период передачиот 1 минуты до 1 месяца; периодический режим 1–360 минут или работа по часовой матрице
Внеплановая передачапри переходе за пределы нижнего или верхнего порогового значения
Архивпередача с каждым сообщением (хвостовой архив конечной длительности) или по запросу с сервера
SIM‑исполнениеразъём для съёмной SIM‑карты или SIM‑чип MFF2
Антеннавнутренняя / SMA‑разъём / внешняя защищённая
Степень защитыIP65 или IP67 — по заказу
Питание модуляER26500 / внешнее 4–16 В DC / комбинированное
Ток в режиме снане более 30 мкА
Резервирование питанияпри наличии внешнего питания батарея работает как резервный источник
Депассивация батареиавтоматически раз в сутки только при работе от внешнего питания
Диапазон рабочих температур−30…+85 °C
Габаритные размеры, не более145×90×55 мм
Масса, не более0,38 кг
Креплениена винты M4
Средний срок службы, не менее10 лет
ПРИМЕР НА ОБЪЕКТЕ

Давление + импульсный счётчик

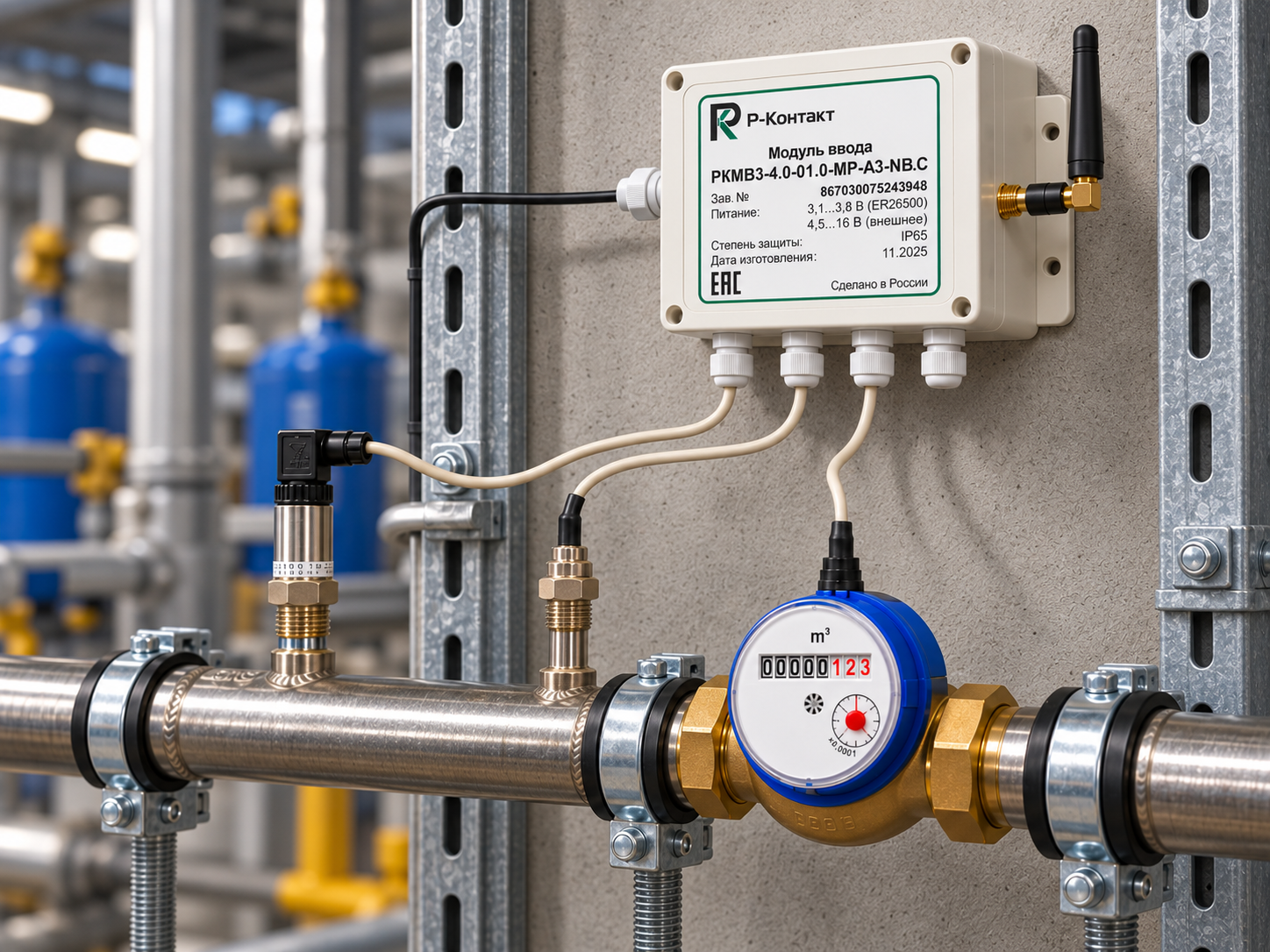

Типовой вариант применения РКМВ‑4.0 в инженерной системе водоснабжения.

Пример установки РКМВ-4.0 на объекте
Пример с объекта: к модулю подключены датчик давления 4–20 мА и счётчик воды с импульсным выходом. Настройки каналов выполняются удалённо с сервера.
ДОКУМЕНТАЦИЯ

Декларация о соответствии РКМВ

Декларация распространяется на серийно выпускаемые модули РКМВ.

ВОПРОСЫ И ОТВЕТЫ

Частые вопросы

Какие входы есть у РКМВ‑4.0?
Первый канал предназначен для сигнала 4–20 мА, а каналы 2–4 — универсальные импульсно‑цифровые.
Какое питание получает внешний датчик 4–20 мА?
Модуль формирует для датчика 4–20 мА питание 12 В.
Какие сигналы принимают универсальные входы?
Импульсный нарастающий итог, цифровая температура и охранный сигнал. Импульсы могут быть пассивными или активными; минимальная длительность — 1 мс.
Как настраивается РКМВ‑4.0?
Настройка входов выполняется удалённо с сервера или локально. Обновление прошивки возможно по воздуху с сервера или локально.
Как модуль передаёт данные?
Поддерживается связь NB‑IoT или GSM‑GPRS. Период передачи задаётся от 1 минуты до 1 месяца, также предусмотрена внеплановая передача при выходе за пороги.
