МОДУЛЬ ВВОДА · РКМВ‑4.1
4 канала · 2 × 4–20 мА + 2 универсальных

Двухканальный модуль 4–20 мА для удалённого мониторинга РКМВ‑4.1

РКМВ‑4.1 отличается от РКМВ‑4.0 функционалом второго канала: первый и второй входы работают с датчиками 4–20 мА, третий и четвёртый остаются универсальными импульсно‑цифровыми.

Каналы 1–2 · 4–20 мАКаналы 3–4 · универсальныеНастройка с сервера или локально

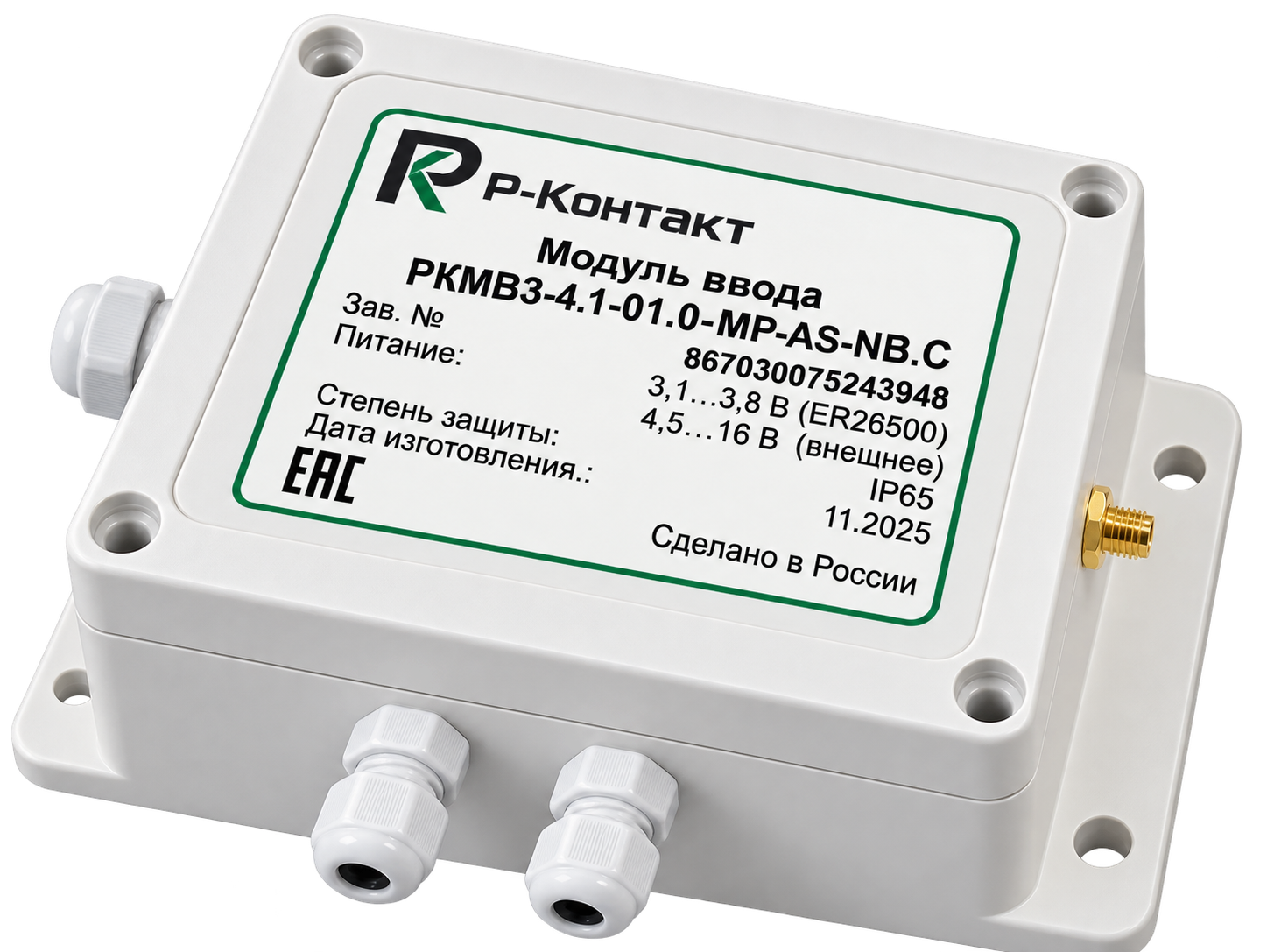

Модуль ввода РКМВ-4.1 Р-Контакт
КАНАЛЫ
2 + 22 канала 4–20 мА и 2 универсальных импульсно‑цифровых входа.
СВЯЗЬ
NB‑IoT / GSMNB‑IoT или GSM/GPRS — в зависимости от исполнения.
ПИТАНИЕ
3 режимаER26500, внешнее 4–16 В DC или комбинированное питание.
ЗАЩИТА
IP65 / IP67Исполнение корпуса оговаривается при заказе.
АНТЕННА
3 вариантаВнутренняя, SMA-разъём или внешняя защищённая антенна.
КАНАЛЫ

Два канала 4–20 мА и два универсальных

Функционал универсальных входов полностью идентичен РКМВ‑4.0; отличием РКМВ‑4.1 является второй измерительный канал 4–20 мА.

Каналы 1–2 · 4–20 мА

  • Подключение двух датчиков давления или других преобразователей 4–20 мА.
  • Питание каждого подключённого датчика формирует сам РКМВ: 12 В формируется модулем.
  • При выходе измеряемого параметра за заданные пределы модуль может внепланово выйти на связь.

Каналы 3–4 · универсальные

  • Счётчики с импульсным выходом и подсчётом нарастающим итогом.
  • Цифровые датчики температуры.
  • Сухой контакт, открытый коллектор, контактные датчики подтопления, открытия люка или двери.
  • Пассивные (сухой контакт / открытый коллектор) и активные импульсные сигналы; минимальная длительность импульса 1 мс.
☁)))
УДАЛЁННАЯ НАСТРОЙКА

Настройка каналов и обновление прошивки

Настройка входов РКМВ‑4.1 выполняется удалённо с сервера или локально. Прошивка обновляется по воздуху с сервера или локально.

Сервер→радиоканал→РКМВ
ПОДКЛЮЧЕНИЕ

Пример подключения датчиков

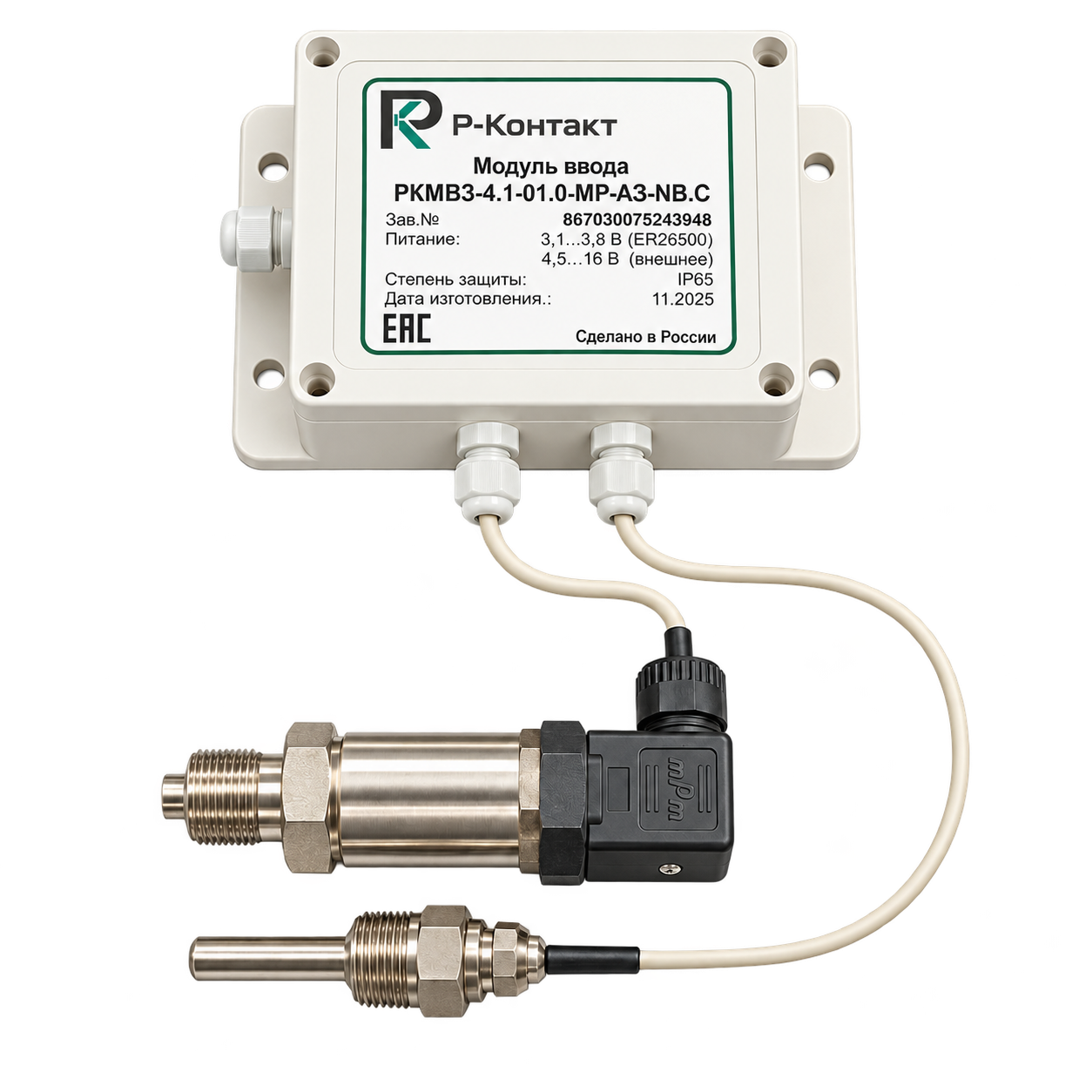

Вариант конфигурации с датчиком давления 4–20 мА и датчиком температуры.

РКМВ-4.1 с подключёнными датчиком давления и датчиком температуры

Гибкое распределение каналов

Первый и второй каналы доступны для 4–20 мА, третий и четвёртый — универсальные. Это позволяет комбинировать измерительные каналы 4–20 мА с импульсным учётом, цифровой температурой и охранными сигналами.

ЧТО ВНУТРИ

Внутреннее устройство

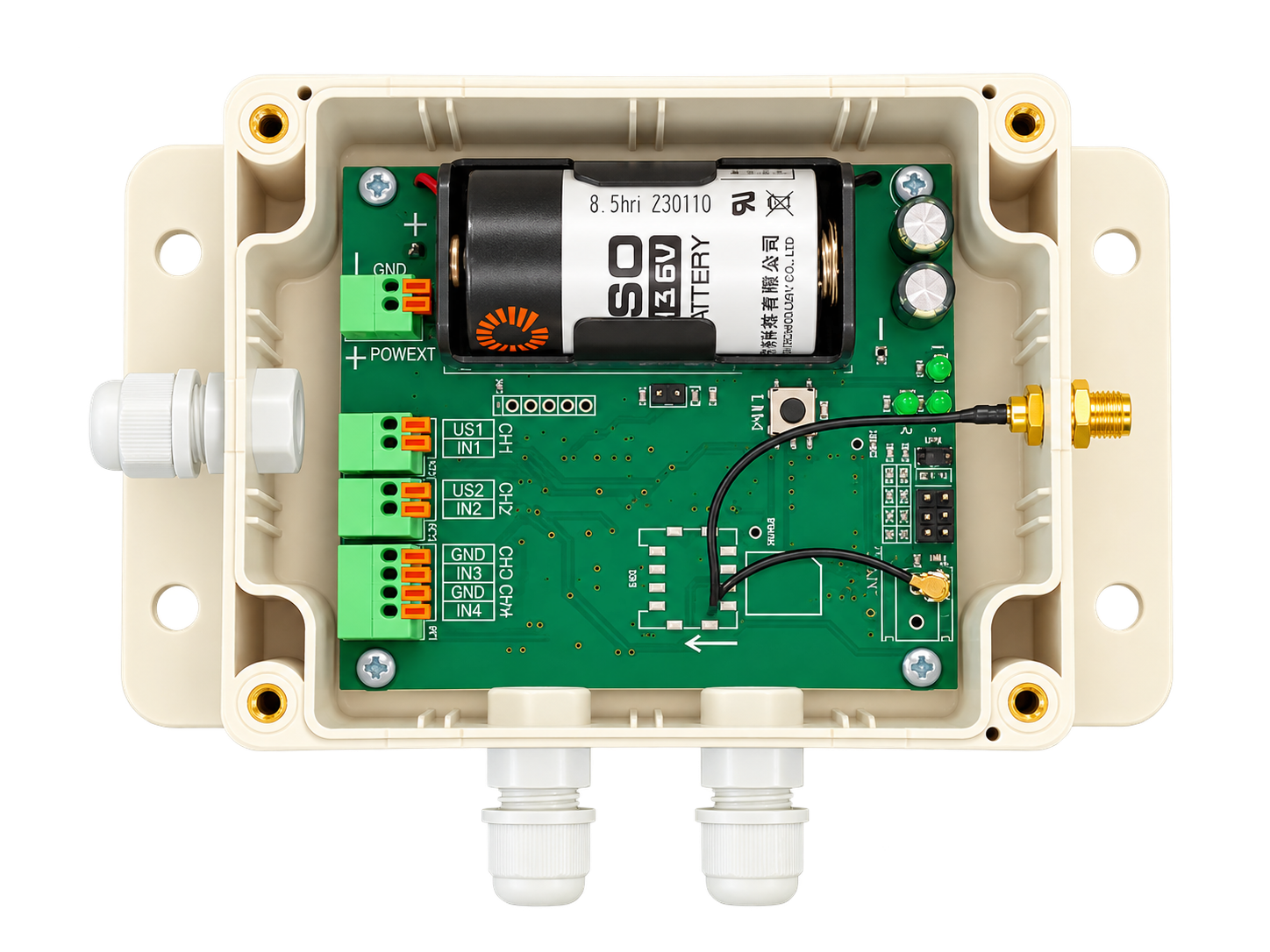

Корпус и внутренняя компоновка семейства РКМВ едины: батарея, плата, клеммники, антенный тракт и кабельные вводы.

РКМВ с открытой крышкой — внутреннее устройство
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ключевые параметры РКМВ‑4.1

Характеристики приведены по актуальному файлу технических параметров РКМВ.

Количество каналов4
Каналы 1–24–20 мА
Каналы 3–4универсальные импульсно‑цифровые: импульсный нарастающий итог, цифровая температура, охранный
Питание датчика 4–20 мА12 В, формируется модулем
Импульсные сигналыпассивные (сухой контакт / открытый коллектор) или активные; минимальная длительность импульса 1 мс
Настройка входовудалённо с сервера или локально
Обновление прошивкипо воздуху с сервера или локально
СвязьNB‑IoT / GSM‑GPRS
Период передачиот 1 минуты до 1 месяца; периодический режим 1–360 минут или работа по часовой матрице
Внеплановая передачапри переходе за пределы нижнего или верхнего порогового значения
Архивпередача с каждым сообщением (хвостовой архив конечной длительности) или по запросу с сервера
SIM‑исполнениеразъём для съёмной SIM‑карты или SIM‑чип MFF2
Антеннавнутренняя / SMA‑разъём / внешняя защищённая
Степень защитыIP65 или IP67 — по заказу
Питание модуляER26500 / внешнее 4–16 В DC / комбинированное
Ток в режиме снане более 30 мкА
Резервирование питанияпри наличии внешнего питания батарея работает как резервный источник
Депассивация батареиавтоматически раз в сутки только при работе от внешнего питания
Диапазон рабочих температур−30…+85 °C
Габаритные размеры, не более145×90×55 мм
Масса, не более0,38 кг
Креплениена винты M4
Средний срок службы, не менее10 лет
ПРИМЕР НА ОБЪЕКТЕ

Контроль подачи и обратки

Типовой сценарий РКМВ‑4.1 для инженерной системы с двумя измерительными каналами 4–20 мА.

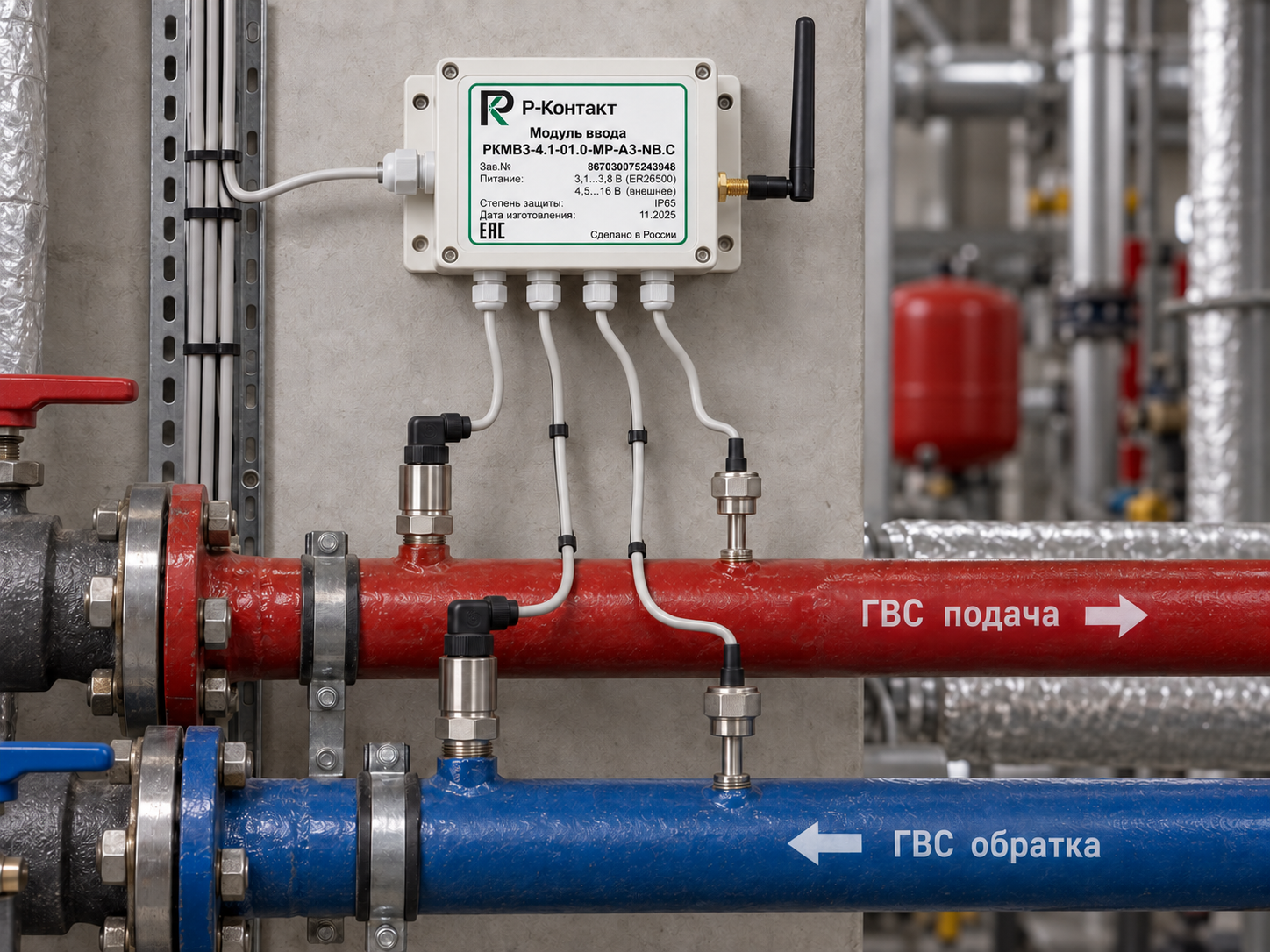

Пример установки РКМВ-4.1 на объекте
Пример с объекта: подключены два датчика давления 4–20 мА и два датчика температуры для контроля подающего и обратного трубопроводов. Настройка каналов выполняется удалённо.
ДОКУМЕНТАЦИЯ

Декларация о соответствии РКМВ

Декларация распространяется на серийно выпускаемые модули РКМВ.

ВОПРОСЫ И ОТВЕТЫ

Частые вопросы

Какие входы есть у РКМВ‑4.1?
Каналы 1–2 предназначены для 4–20 мА, а каналы 3–4 — универсальные импульсно‑цифровые.
Какое питание получают датчики 4–20 мА?
Модуль формирует для подключённых датчиков 4–20 мА питание 12 В.
Что поддерживают каналы 3–4?
Импульсный нарастающий итог, цифровую температуру и охранный сигнал. Импульсы могут быть пассивными или активными; минимальная длительность — 1 мс.
Как выполняются настройка и обновление прошивки?
Настройка входов выполняется удалённо с сервера или локально. Прошивка обновляется по воздуху с сервера или локально.
Какой канал связи используется?
Поддерживается NB‑IoT или GSM‑GPRS. Доступны съёмная SIM-карта или SIM‑чип MFF2.
