ДАТЧИК ДАВЛЕНИЯ · МОНОБЛОЧНЫЙ

РКДДИ‑х.хК(М)‑М(G)0

Беспроводной датчик давления для трубопроводов и инженерных систем

Name: Моноблочный беспроводной датчик давления SmartPressure
Brand: SmartPressure

Компактный интеллектуальный датчик для прямой установки на трубопровод. Измеряет избыточное давление жидкостей и газов, хранит архив и передаёт данные по радиоканалу.

Подобрать исполнение Характеристики

Внеплановая передача событийАрхив значенийНастройка по воздухуСредство измерений

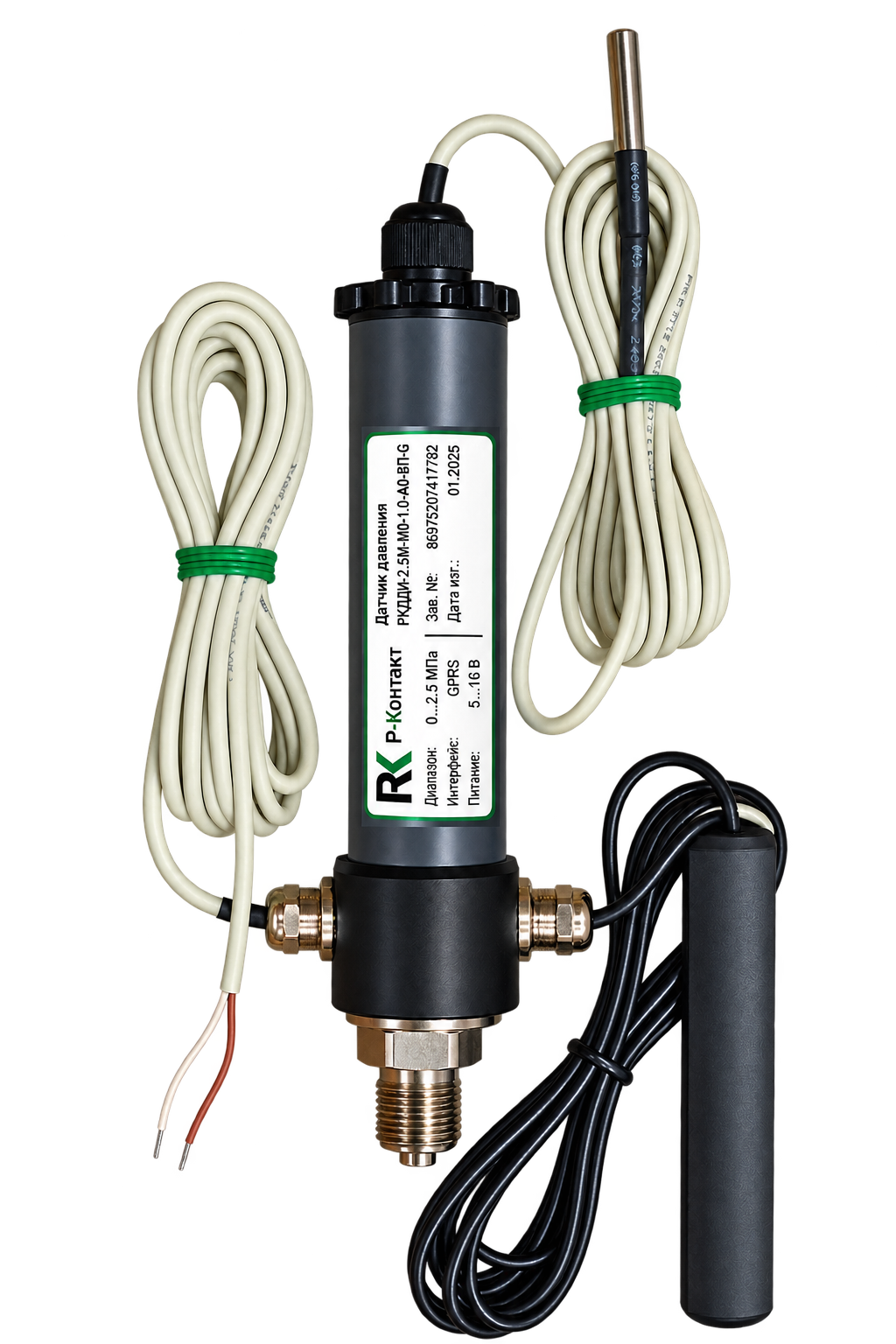

Моноблочный датчик давления Р-Контакт с внешней антенной и датчиком температуры

СВЯЗЬ

3 вариантаNB‑IoT · GSM/GPRS · LoRaWAN. Исполнение выбирается при заказе.

ПИТАНИЕ

2 режимаЛитиевая батарея ER26500 или внешнее питание 4–16 В.

ЗАЩИТА

IP66Моноблочный корпус для промышленной эксплуатации.

ТЕМПЕРАТУРА

Встроенная + внешняяВстроенный сенсор и внешний подключаемый датчик температуры.

АНТЕННА

2 исполненияВнутренняя или внешняя антенна — под условия объекта.

ВОЗМОЖНОСТИ

Что делает датчик

Сначала — логика работы. Варианты исполнения и численные характеристики вынесены отдельно, чтобы не повторять одно и то же в каждом блоке.

Измерение и контроль

Измеряет избыточное давление жидкостей и газов.
Передаёт текущие и архивные значения на сервер.
Контролирует верхний и нижний пороги давления.
При подключённом внешнем датчике температуры контролирует верхний и нижний пороги внешней температуры.
При выходе давления или внешней температуры за заданные пороги внепланово выходит на связь и передаёт событие.

Исполнение при заказе

Радиоинтерфейс: NB‑IoT, GSM/GPRS или LoRaWAN.
Антенна: внутренняя или внешняя.
SIM-чип MFF2 — выше надёжность, устойчивость к вибрациям и меньше риск проблем с контактами.
Питание: ER26500 либо внешнее 4–16 В.
Присоединение к процессу: M20×1,5 или G1/2.
Внешний подключаемый датчик температуры — по задаче объекта.

☁)))

УДАЛЁННАЯ НАСТРОЙКА

Все настройки датчика — по воздуху, с сервера

Параметры работы можно изменять удалённо, без физического доступа к установленному прибору.

Сервер→радиоканал→датчик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ключевые параметры по паспорту

Параметры приведены по актуальному паспорту соответствующего исполнения.

Модификации	M0 — M20×1,5; G0 — G1/2
Измеряемая среда	Жидкости и газы; избыточное давление
ВПИ, металлический сенсор AISI 316L	0,01; 0,02; 0,035; 0,07; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0 МПа
ВПИ, керамический сенсор Al2O3	0,2; 0,5; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0; 40,0 МПа
Основная приведённая погрешность	±1,50 / ±1,00 / ±0,50 / ±0,25 % ВПИ
Дополнительная температурная погрешность	±0,1 % ВПИ на 10 °C — металлический; ±0,2 % ВПИ на 10 °C — керамический
Допустимая перегрузка	до 200 % ВПИ, не более 15 мин
Питание	3,1–3,8 В от батареи; внешнее 4–16 В DC
Ток в режиме сна	не более 25 мкА
Импульсные входы	0–2; минимальная длительность импульса 10 мс
Вход внешнего датчика температуры	0 или 1 — в зависимости от исполнения
Рабочая температура	−20…+85 °C
Степень защиты	IP66
Антенна	внутренняя или внешняя; варианты внешней антенны по обозначению исполнения
Беспроводной интерфейс	NB‑IoT / GPRS / LoRaWAN / LTE / Bluetooth / Wi‑Fi / радиоканал — по исполнению
Средняя наработка до отказа	60 000 ч
Средний срок службы	не менее 10 лет

ПРИМЕНЕНИЕ

Датчик в реальном объекте

Здесь показан пример установки датчика на реальном инженерном объекте — видно способ монтажа, подключение питания, внешнюю антенну и датчик температуры.

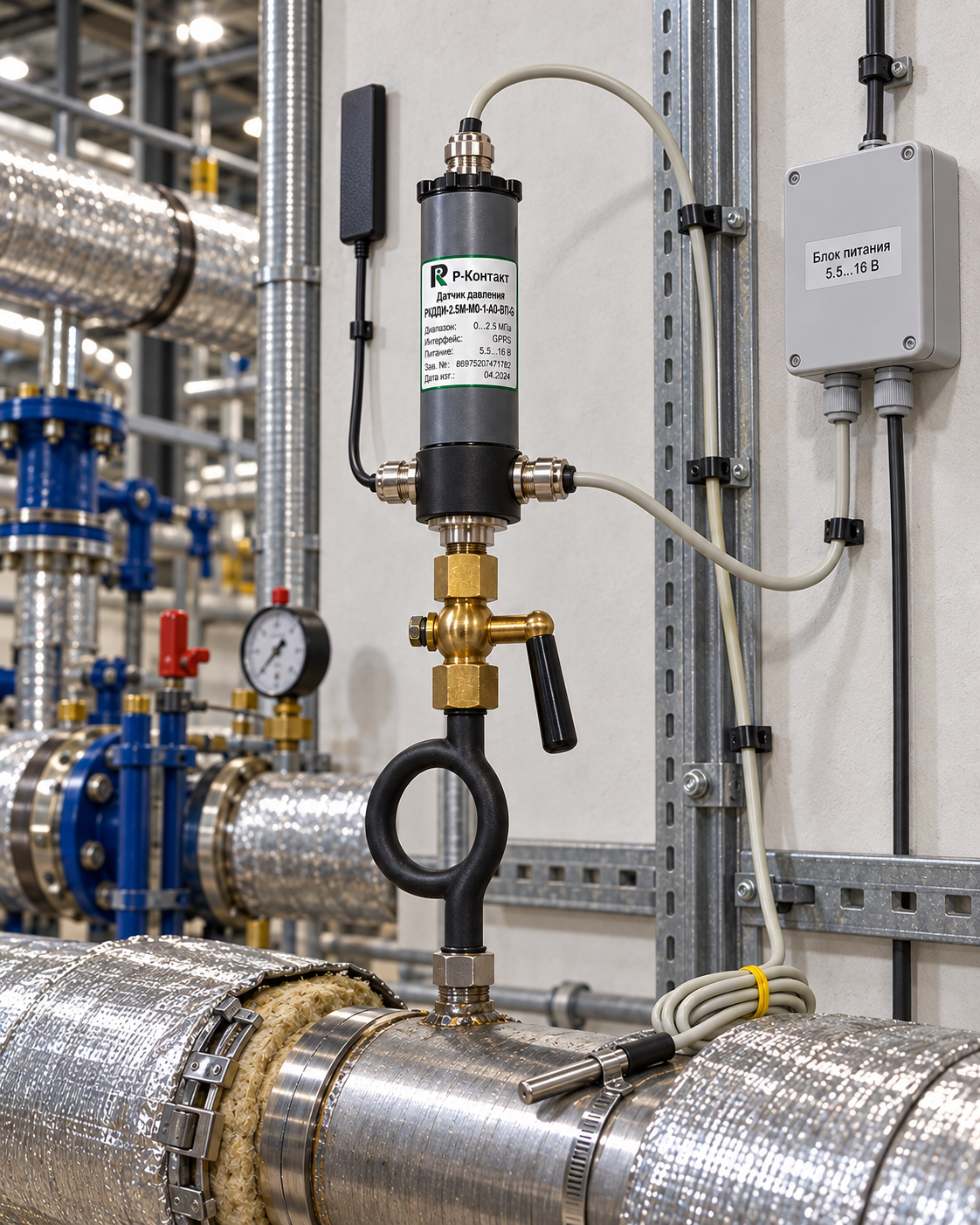

Пример установки моноблочного датчика давления Р-Контакт на промышленном трубопроводе

Пример с объекта: моноблочный датчик установлен на трубопроводе; внешняя антенна и датчик температуры выведены в рабочую зону.

Прямой монтаж на трубопровод

Датчик устанавливается через процессное присоединение непосредственно в точке контроля давления.

Внешняя антенна

Антенну можно вынести в место с более устойчивым уровнем радиосигнала, сохраняя датчик в рабочей точке.

Дополнительный контроль температуры

Внешний датчик температуры подключается к прибору и используется для контроля верхнего и нижнего заданных порогов.

Магистральные трубопроводыТеплотрассыУзлы вводаДиктующие точкиГраницы балансовой принадлежностиУдалённые объекты

ПЕРЕДАЧА ДАННЫХ

От измерения до диспетчера

01Измерениедавление и, при подключении, внешняя температура

02Локальная логикаархив и контроль заданных порогов

03РадиоканалNB‑IoT · GSM/GPRS · LoRaWAN

04Сервер / APIистория, события и интеграция

КАРТА ЗАКАЗА

Как формируется обозначение моноблочного РКДДИ

Каждая часть кода отвечает за один параметр. Ниже — наглядная расшифровка и пример готового обозначения.

Пример обозначенияРКДДИ‑0.25М‑M0‑1‑A0‑ВП‑NB (0.5)

РКДДИ–

0.25ВПИ, МПа

–

Мсенсор

–

M0конструктив

–

1доп. входы

–

A0антенна

–

ВПпитание

–

NBсвязь

–

(0.5)погрешность

ИзмерениеКонструктивОпцииПитаниеСвязьТочность

Что выбирается при заказе

Верхний предел измерений, МПа

Металлический сенсор: 0,01; 0,02; 0,035; 0,07; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0.

Керамический сенсор: 0,2; 0,5; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0; 40,0.

Тип сенсора

М — металлический AISI 316L; К — керамический Al₂O₃.

Моноблочный конструктив

M0 — штуцер M20×1,5; G0 — штуцер G 1/2. Корпус датчика и штуцер выполнены единым моноблоком.

Дополнительные входы

0 — нет; 1 — датчик температуры; 2 — импульсный вход; 3 — импульсный вход + температура; 4 — два импульсных входа.

Антенна

0 — внутренняя; A0 — внешняя стандартная; Ax — внешняя с кабелем x=3…15 м; ASx — внешняя x=3…15 м с SMA(F).

Питание

0 — заменяемая литиевая батарея; ВП — внешнее питание 4–16 В DC.

Беспроводной интерфейс

NB — NB‑IoT; G — GPRS; LRW — LoRaWAN; также предусмотрены LTE, Bluetooth, Wi‑Fi и радиоканал.

Основная погрешность

(1.5) / (1.0) / (0.5) / (0.25) — % от ВПИ.

Как заказать: сообщите требуемый диапазон давления, тип штуцера, питание и канал связи. Остальные позиции можно подобрать вместе с техническим специалистом.

Подобрать исполнение Паспорт M0/G0 · PDF

ДОКУМЕНТАЦИЯ

Документы по модели

Паспорт исполнения и общие подтверждающие документы на датчики давления РКДДИ.

Паспорт исполненияАктуальный паспорт конкретной конструкции РКДДИ.Открыть PDF ↗ Сертификат утверждения типа СИ № 93194-24Утверждение типа до 13.09.2029; межповерочный интервал 3 года.Открыть PDF ↗ Сертификат IP РКДДИПодтверждение степени защиты оболочки.Открыть PDF ↗ Сертификат ГОСТ‑Р РКДДИСертификат соответствия на датчики давления РКДДИ.Открыть PDF ↗ Декларация ЕАЭС РКДДИЕАЭС N RU Д‑RU.РА03.В.58246/24; действует до 11.04.2029.Открыть PDF ↗ Экспертное заключение СанПиНСанитарно‑гигиеническое заключение по датчикам РКДДИ.Открыть PDF ↗
